CISCO IPsec NAT

IPsec配置流程

1.路由  ip route 0.0.0.0 .0..0.0.0 serial 0
2感兴趣的流量 。如access-list 100  permit ip 192.168.1.10 0.0.0.255 192.168.2.0 0.0.0.255
3.sa的第一阶段  如a crypto isakmp policy 10 {hash md5,authertication  pre-share  ,encaps  des,group 2} crypto isakmp key 15851499111 address 220.210.0.1
4.sa的第二阶段。如 crypto ipsec transform-set xxx-set esp-des esp-md5-hmac{mode tunnel}
5.前面的步骤相结合起来 如 crypto map xxx-vpn-map 10 ipsec-isakmp{set peer 220.210.0.1,set transform-set xxx-set, match  address 100 }
6应用到接口 {interface  s0, crypto map xxx-vpn-map}
附放行端口：(500 50 .51)
Access-list 102 permit ahp host  200.0.0.1 host 220.0.0.1
Acess-list 102 permit esp host 200.0.0.1 host 220.0.0.1
Acess-list 102 permit udp host host 200.0.0.1 host 220.0.0.1 eq isakmp
内网也需要放行。不让二次查找会失败

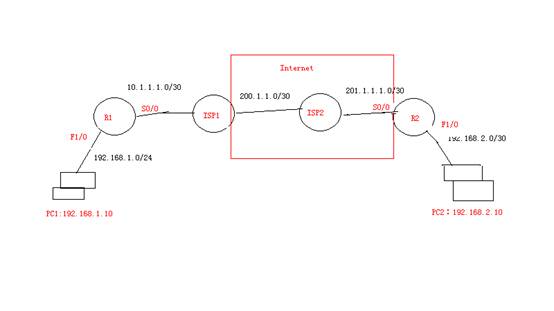

一．案例拓扑

二．需求分析：如图，R2是BNET公司上海总公司的路由器，R1是BNET公司苏州分公司路由器，ISP1是长宽的路由，ISP2是电信路由器。R2的外部地址是公网地址，R1的
外部地址是私网地址。需要在R1和R2之间建立IPSEC VPN。NAT和IPSEC是互相冲突的，因为IPSEC保护私网地址和传输层内容，而NAT需要改这些。在CISCO设备中，我们只需要一条命令就可以解决这样的问题。R(config)#crypto isakmp nat keeplive 60  它自动检测是否经过NAT设备，如果发现时NAT设备，则用UDP封装。

三．配置参数

1. R1的配置

hostname R1
crypto isakmp policy 1   //配置IKE策略，同普通IPSEC VPN
 hash md5
 authentication pre-share
 lifetime 60
crypto isakmp key cisco address 201.1.1.2
crypto isakmp nat keepalive 60    //与普通IPSEC不同之处，在此启用IPSEC NAT穿越，并且保持活跃的时间是60秒
!
!
crypto ipsec transform-set tran1 esp-des esp-sha-hmac
!
crypto map map1 1 ipsec-isakmp
 set peer 201.1.1.2
 set transform-set tran1
 match address 101
!
!
interface Serial0/0
 ip address 10.1.1.2 255.255.255.0
 serial restart-delay 0
 crypto map map1    //接口绑定IPSEC策略
!
interface FastEthernet1/0
 ip address 192.168.1.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
ip route 0.0.0.0 0.0.0.0 10.1.1.1
!
!
access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255  //配置IPSEC保护流

1. ISP1的配置

ISP1#show run

ISP1#show running-config
hostname ISP1
interface Serial0/0
 ip address 10.1.1.1 255.255.255.0    //这个地址不是私网地址
 ip nat inside                     //NAT的内部接口
 ip virtual-reassembly
 serial restart-delay 0
!
interface Serial0/1                      //公网地址
 ip address 200.1.1.1 255.255.255.252
 ip nat outside                         //NAT的外部接口
 ip virtual-reassembly
 serial restart-delay 0
 clock rate 64000
!
ip route 201.1.1.0 255.255.255.252 200.1.1.2    //到201.1.1.0的路由，保证公网全网互通，真实化境中，我们应该跑路由协议的，并且ISP2是公网的边缘路由器，也可以使用默认路由
!
ip nat inside source list 1 interface Serial0/1 overload  //网络地址转换——PAT
!
access-list 1 permit 10.1.1.0 0.0.0.255             //允许访问外部的内网地址

1. ISP2的配置（没用的我给删掉了）

Router#show running-config
version 12.4
hostname Router
!
no logging console
interface Serial0/0
 ip address 200.1.1.2 255.255.255.252
 serial restart-delay 0
!
interface Serial0/1
 ip address 201.1.1.1 255.255.255.252
 serial restart-delay 0
!
end

小结：ISP2上有该公网区域全部路由，它什么也不用设置

1. R2配置

R2#show running-config
version 12.4
!
hostname R2
!
crypto isakmp policy 1     //IKE策略
 hash md5
 authentication pre-share
 lifetime 60
crypto isakmp key cisco address 200.1.1.1   //注意：这里的对端地址，指向ISP的公公网地址
crypto isakmp nat keepalive 60     //  启用NAT穿越，每60秒协商一次
!
!
crypto ipsec transform-set tran1 esp-des esp-sha-hmac
!
crypto map map1 1 ipsec-isakmp
 set peer 200.1.1.1    //注意：这里的对端地址，指向ISP的公公网地址，如果指向R1的外部地址10.1.1.1，它是找不到R1的，因为公网上没有这样的地址

 set transform-set tran1
 match address 101
!
interface Serial0/0
 ip address 201.1.1.2 255.255.255.252
 serial restart-delay 0
 clock rate 64000
 crypto map map1
!
!
interface FastEthernet1/0
 ip address 192.168.2.1 255.255.255.0
 duplex auto
 speed auto
!
ip route 0.0.0.0 0.0.0.0 201.1.1.1
!
!
access-list 101 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255  //IPSEC保护流
!
!
小结：这和两个具有公网地址的路由器做IPSEC差不多，就是添加一条命令，不需要
在ISP路由器上做操作，ISP路由器也不会让你做操作

实验到此完成

提示：这样只能保证两个局域网之间可以建立IPSEC VPN，但是192.168.1.0和192.168.2.0的数据时无法访问互联网的，如果解决呢？实验IPSEC OVER GRE 或者GRE OVER IPSEC，然后再本地局域网网路由器上（R1或者R2上）做NAT
什么是IPSEC OVER GRE ???? 使用GRE 隧道建立VPN,然后使用IPSEC 协议保护192.168.1.0到192.168.2.0的数据流，最终是封装为GRE隧道。

什么是GRE OVER IPSEC
启用GRE隧道，在R1和R2之间建立隧道连接，然后在R1和R2的S0/0接口绑定IPSEC策略，保护200.1.1.2到201.1.1.2的数据流，最终是IPSEC流，GRE被封装到IPSEC里，所以称作GRE OVER IPSEC

GRE可以支持多种协议，能动态形成通道 ，缺点不支持认证和加密。
GRE OVER IPSEC建议用传输模式。可以节省20个头部字节
R1的配置（gre）
Interface  tunnel 0
Ip address 10.1.1.2 255.255.255.0（两边要同一网段，随便定义,目的是添加静态路由）
Tunnel source serial0/0(公网)
Tunnel destination 202.102..0.2(公网)
Tunnel mode gre ip
Ip route 0.0.0.0 0.0.0.0 tunnel 0
Access-list 100 permit gre host 202.102.0.1 hot 202.102..0.2(此处的要特别注意)
以下和ipse配置相同
Crypto ikakmp policy 10
Authentication pre-share
Encryption des
Hash md5
Gourp 2
Exit
Crypto isakmp key 15851499111 address 202.102.0.2
Crypto ipsec transform-set xxx-set esp-des esp-md5-hmac
Mode transport
Exit
Crypt map xxx-vpn 10 ipsec-isakmp
Set peer 202.102.0.2
Match address 100
Set transform-set xxx-set
Exit
Interface s0
Crypto map xxx-vpn

R2的配置（gre）
Interface  tunnel 0
Ip address 10.1.1.1 255.255.255.0
Tunnel source serial0/0(公网)
Tunnel destination 202.102.0.1(公网)
Tunnel mode gre ip
Ip route 0.0.0.0 0.0.0.0 tunnel 0(最好用路由协议替换){conf t ,router eigrp 90,no auto-summary,netwok 192.168..2.0 0.0.0.0.255 ,network 10.1.1.0 0.0.0.255}
